PROFIBUS PA Diagnose- und Monitormodul
| Artikelnummer | 19300-0301 |
| Modul für Hutschienenmontage | EN50022 |
| Anschluss | 2 steckbare Schraubklemmen |
| Übertragungsrate | 31,25 kBit/s |
| Schutzart | IP20 |
| Maße | 45 x 86 x 110 mm |
| Treibersoftware | Windows XP, Vista, 7, 8, 10, 11 |
| Lieferumfang | Hardware, Treiber, Konfigurations- und Testsoftware und Dokumentation deutsch und englisch auf USB-Stick |
| verfügbare Software | isNet PbMon DTM, isField Diagnosis |
Kontakt
Downloads
Beschreibung
Mit dem isNet PAMon kann die Kopfstation isNet Lite um eine Funktion als Diagnose- und Protokollmonitor erweitert werden. Damit können auch sporadisch auftretende Probleme in der Datenübertragung auf einem PROFIBUS-Strang detektiert und diagnostiziert werden.
Das PA-Monitormodul besitzt zwei voneinander unabhängig arbeitende Kanäle, welche über Schraubklemmen direkt mit den PROFIBUS-PA Leitungen verbunden werden. Die Diagnose-Module arbeiten dabei vollkommen passiv, es werden keine Telegramme auf die PROFIBUS-Leitungen gesendet. Stattdessen wird der Status aller Busteilnehmer erfasst und dieser kann bei Bedarf in einer Übersicht dargestellt werden. In dieser Darstellung wird der Buszustand für jede der einzelnen Schichten des OSI-Referenzmodells separat ermittelt und kann einzeln angewählt werden.
Zur Ausstattung des isNet PAMon und des isNet DPMon gehört ein Protokollmonitor, ein integriertes Oszilloskop und eine umfangreiche Auswertung von statistischen Daten auf dem PROFIBUS, wie z.B. Fehlerzähler oder durchschnittliche Zeitintervalle. Die Langzeitaufzeichnung erlaubt den autonomen Betrieb über einen längeren Zeitraum, selbst wenn kein PC mit dem NetLite verbunden ist. Die Protokolldatei wird direkt auf einer MMC–Speicherkarte gespeichert und kann später auf einen PC heruntergeladen werden.
Anwendungen
- Langzeitaufzeichung
- Feldbusdiagnose mittels Oszilloskop
- Fehleranalyse

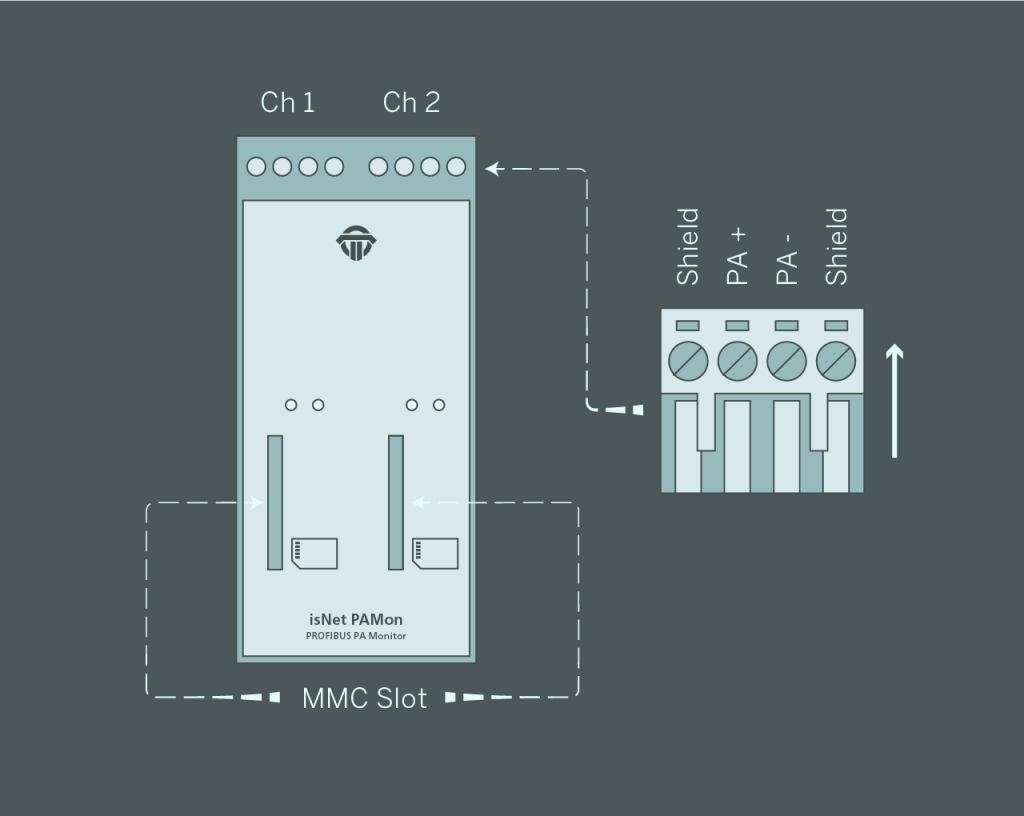

Kanalzuordnung
