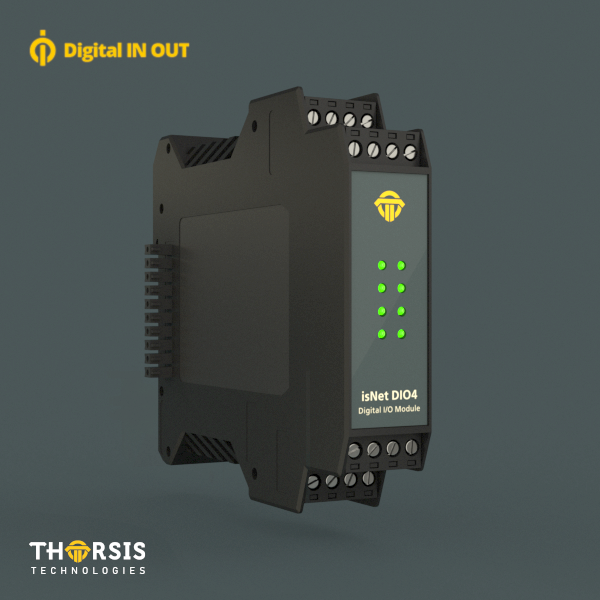

Modul mit digitalen Ein- und Ausgängen
| Artikelnummer vierkanalige Version | 19300-1301 |
| Modul für Hutschienenmontage | EN50022 |
| Versorgung | erfolgt über die Kopfstation isNetLite |
| Anschlüsse | 4 steckbare Schraubanschlüsse |
| Schutzart | IP20 |
| galvanische Trennung | ja |
| Kühlung | Konvektionskühlung, lüfterlos |
| Gehäusematerial | Polyamid |
| Gewicht | 140 g |
| Abmessungen | 114,5 x 22,5 x 99 mm |
| zulässige Betriebstemperatur | -40 °C … 70 °C / -40 °F … 158 °F |
| zulässige Lagertemperatur | -40 °C … 85 °C / -40 °F … 185 °F |
| Eingangsspannungsbereich | -30 V … 30 V |
| max. Eingangsfrequenz | 100 Hz |
| Schaltlevel der Eingänge | 0: -30 V … 5 V, 1: 15 V … 30 V |
| max. Schaltstrom der Ausgänge | 500 mA |
| max. Schaltfrequenz der Ausgänge | 100 Hz |
| max. Schaltspannung der Ausgänge | 30 V |
| UL-Listing | E465797 |
| Artikelnummer achtkanalige Version | 19300-1401 |
| Modul für Hutschienenmontage | EN50022 |
| Versorgung | erfolgt über die Kopfstation isNetLite |
| Anschlüsse | 8 steckbare Schraubanschlüsse |
| Schutzart | IP20 |
| galvanische Trennung | ja |
| Kühlung | Konvektionskühlung, lüfterlos |
| Gehäusematerial | Polyamid |
| Gewicht | 250 g |
| Abmessungen | 114,5 x 45 x 99 mm |
| zulässige Betriebstemperatur | -40 °C … 70 °C / -40 °F … 158 °F |
| zulässige Lagertemperatur | -40 °C … 85 °C / -40 °F … 185 °F |
| Eingangsspannungsbereich | -30 V … 30 V |
| max. Eingangsfrequenz | 100 Hz |
| Schaltlevel der Eingänge | 0: -30 V … 5 V, 1: 15 V … 30 V |
| max. Schaltstrom der Ausgänge | 500 mA |
| max. Schaltfrequenz der Ausgänge | 100 Hz |
| max. Schaltspannung der Ausgänge | 30 V |
Kontakt
Angebot
Support
Downloads
Beschreibung
Das isNet DIO ist eine Digital Input/Output Erweiterung für die isNet Line. Das isNet DIO gibt es mit 4 oder 8 digitalen I/O Kanälen. Jeder Kanal besteht aus einer 4-poligen Schraubklemme mit einem Eingang und einem Ausgang pro Klemme. Es ist IEC 61131 konform und kann Eingänge verwalten, die den Status von Motoren, Ventilen und anderem Equipment erfassen sowie Ausgänge für An/Aus, hoch/niedrig, offen/geschlossen verwalten um Pumpen, Ventilen, Heizungen, Ventilatoren oder anderer industrieller Ausrüstung zu schalten. Verbunden mit verschiedenen Feldbus-spezifischen Modulen, kann das isNet DIO jedes Netzwerk mit digitalen I/O-Funktionen erweitern.
Kanal Zuordnung
