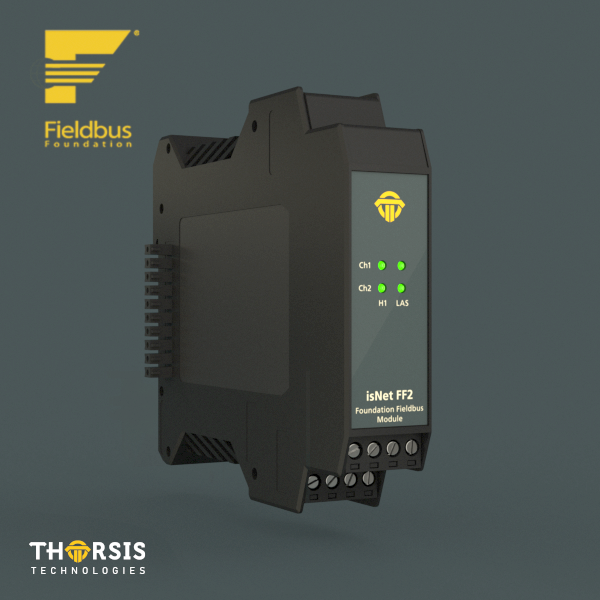

FOUNDATION Fieldbus Ethernet Gateway
| Artikelnummer 1-kanalige Version | 19300-1701 |
| Modul für Hutschienenmontage | EN50022 |
| Versorgung | erfolgt über die Kopfstation isNetLite |
| FF-Interface | H1, Linkmaster |
| Übertragungsrate | 31,25 kBit/s |
| Spannungsversorgung für FF Segmente | 22 V … 24 V, max. 300 mA (nur 1 Kanal Modul) |
| Controller | Motorola Coldfire |
| Flash | 256 kB |
| RAM | 256 kB |
| Schutzart | IP20 |
| Kühlung | Konvektionskühlung, lüfterlos |
| galvanische Trennung | ja |
| Gehäusematerial | Polyamid |

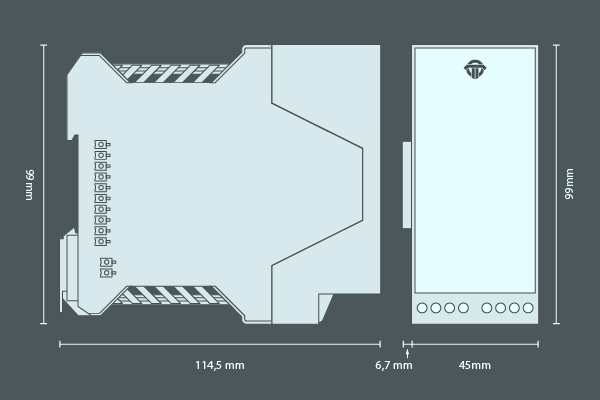

| Abmessungen | 115 x 45 x 99 mm |
| RoHs-konform | ja |
| Gewicht | 250 g |
| Treibersoftware | Windows XP, Vista, Windows 7, 8, 10, 11 |
| verfügbare Software | FDT 1.2 (isNet FF DTM) |
| Artikelnummer 2-kanalige Version | 19300-1801 |
| Modul für Hutschienenmontage | EN50022 |
| Versorgung | erfolgt über die Kopfstation isNetLite |
| FF-Interface | H1, Linkmaster |
| Übertragungsrate | 31,25 kBit/s |
| Spannungsversorgung für FF Segmente | 22 V … 24 V, max. 300 mA (nur 1 Kanal Modul) |
| Controller | Motorola Coldfire |
| Flash | 256 kB |
| RAM | 256 kB |
| Schutzart | IP20 |
| Kühlung | Konvektionskühlung, lüfterlos |
| galvanische Trennung | ja |
| Gehäusematerial | Polyamid |
| Abmessungen | 115 x 22,5 x 99 mm |
| RoHs-konform | ja |
| Gewicht | 140 g |
| Treibersoftware | Windows XP, Vista, Windows 7, 8, 10, 11 |
| verfügbare Software | FDT 1.2 (isNet FF DTM) |
| Artikelnummer 4-kanalige Version | 19300-1901 |
| Modul für Hutschienenmontage | EN50022 |
| Versorgung | erfolgt über die Kopfstation isNetLite |
| FF-Interface | H1, Linkmaster |
| Übertragungsrate | 31,25 kBit/s |
| Spannungsversorgung für FF Segmente | 22 V … 24 V, max. 300 mA (nur 1 Kanal Modul) |
| Controller | Motorola Coldfire |
| Flash | 256 kB |
| RAM | 256 kB |
| Schutzart | IP20 |
| Kühlung | Konvektionskühlung, lüfterlos |
| galvanische Trennung | ja |
| Gehäusematerial | Polyamid |
| Abmessungen | 115 x 45 x 99 mm |
| RoHs-konform | ja |
| Gewicht | 250 g |
| Treibersoftware | Windows XP, Vista, Windows 7, 8, 10, 11 |
| verfügbare Software | FDT 1.2 (isNet FF DTM) |
Kontakt
Downloads
Beschreibung
Für den Zugriff auf FOUNDATION Fieldbus Feldgeräte lässt sich das Hauptmodul isNet Lite um FF Linkmaster Module erweitern. Es gibt die Module in 1-kanaliger, 2-kanaliger und 4-kanaliger Ausführung. Jeder Kanal eines Moduls hat eine eigene galvanische Trennung.
Weiterhin beinhaltet die einkanalige Modulversion eine Spannungsversorgung für die angeschlossenen Feldgeräte, so dass auf eine externe Speisespannungsquelle und einen Power Conditioner verzichtet werden kann. Natürlich ist auch der Anschluss an fremdgespeiste FF-Netzsegmente ebenfalls möglich. Für die Module ist ein kostenloses FDT 1.2-kompatibles Kommunikations-DTM verfügbar, welches den Zugriff auf angeschlossene FF Feldgeräte in FDT-Frameapplikationen wie z.B. Pactware ermöglicht.
