PROFIBUS DP Ethernet Gateway
| Artikelnummer | 19300-0401 |
| Modul für Hutschienenmontage | EN50022 |
| Versorgung | erfolgt über die Kopfstation isNetLite |
| Anschlüsse | 1 RS-485 |
| Übertragungsrate | 9,6 kbit/s – 12,0 Mbit/s |
| DP-Anwendungsschicht | DP V0, DP V1 |
| Schutzart | IP20 |
| galvanische Trennung | ja (Optokoppler) |
| Kühlung | Konvektionskühlung, lüfterlos |
| Energieverbrauch | 2,4 W |
| Gehäusematerial | Polyamid |
| Gewicht | 140 g |
| Abmessungen | 114,5 x 22,5 x 99 mm |
| zulässige Betriebstemperatur | 0 … 50 °C / 32 °F … 122 °F |
| RoHs2-konform | ja |
| Treibersoftware | Windows XP, Vista, 7, 8, 10, 11 |
| Lieferumfang | PROFIBUS-Modul, Treiber-, Konfigurations- und Testsoftware und Dokumentation deutsch und englisch auf USB-Stick |
| verfügbare Software | isNet DP DTM 32 & 64 Bit, isPro MultiServer (OPC) |
| Artikelnummer einkanalige Version | 19300-0501 |
| Modul für Hutschienenmontage | EN50022 |
| Versorgung | erfolgt über die Kopfstation isNetLite |
| Anschlüsse | 2 RS-485 |
| Übertragungsrate | 9,6 kbit/s – 12,0 Mbit/s |
| DP-Anwendungsschicht | DP V0, DP V1 |
| Schutzart | IP20 |
| galvanische Trennung | ja (Optokoppler) |
| Kühlung | Konvektionskühlung, lüfterlos |
| Energieverbrauch | 2,5 W |
| Gehäusematerial | Polyamid |
| Gewicht | 250 g |
| Abmessungen | 114,5 x 45 x 99 mm |
| zulässige Betriebstemperatur | 0 … 50 °C / 32 °F … 122 °F |
| RoHs2-konform | ja |
| Treibersoftware | Windows XP, Vista, 7, 8, 10, 11 |
| Lieferumfang | PROFIBUS-Modul, Treiber-, Konfigurations- und Testsoftware und Dokumentation deutsch und englisch auf USB-Stick |
| verfügbare Software | isNet DP DTM 32 & 64 Bit, isPro MultiServer (OPC) |
Kontakt
Downloads
Beschreibung

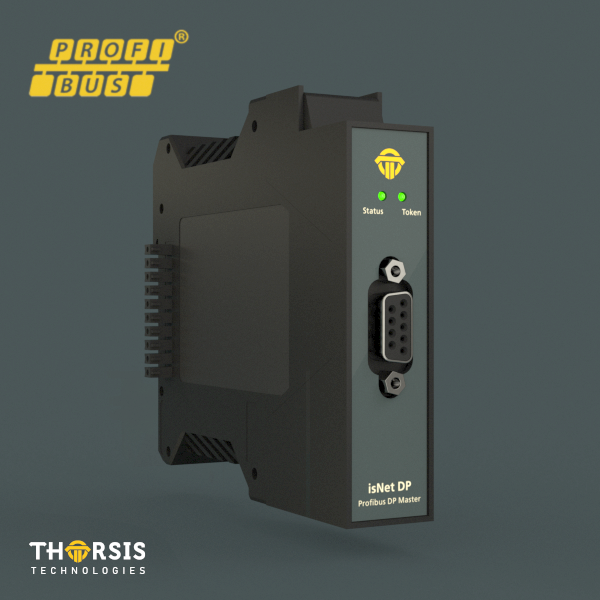

Das isNet DP Modul erweitert die Kopfstation isNet Lite für den Einsatz als PROFIBUS DP Ethernet Gateway. Die isNet DP Module sind als 1- kanalige Version (einfache Baubreite) und als 2- kanalige Version (doppelte Baubreite) erhältlich. Bis zu fünf Module lassen sich an den isNet Lite gleichzeitig anschließen, so dass maximal zehn PROFIBUS-Stränge verwaltet werden können. Die PROFIBUS-Stränge sind galvanisch getrennt, beim 2-kanaligen Modul ist jeder Kanal separat getrennt.
Dabei werden die Protokolle DP/V0 und DP/V1-Master unterstützt.
Die PROFIBUS-Segmente lassen sich zusätzlich über den Kommunikations-DTM isNet DP DTM bedienen. Mit diesem DTM ist die Einbindung des Gateways in alle Rahmenapplikationen, die kompatibel zur aktuellen Version des FDT-Standards 1.2.1 sind, möglich.
