PROFIBUS PA Ethernet Gateway
| Artikelnummer | 19300-1201 |
| Modul für Hutschienenmontage (EN50022) | EN50022 |
| Versorgung | erfolgt über die Kopfstation isNetLite |
| Anschlüsse | 1 steckbare Schraubklemmen |
| Übertragungsrate | 31,25 kbit |
| PA Stromstärke | 300 mA |
| PA Spannungsversorgung | 22 – 24 V |
| Energieverbrauch | 2,0 W |
| Schutzart | IP20 |
| Kühlung | Konvektionskühlung, lüfterlos |
| Gehäusematerial | Polyamid |

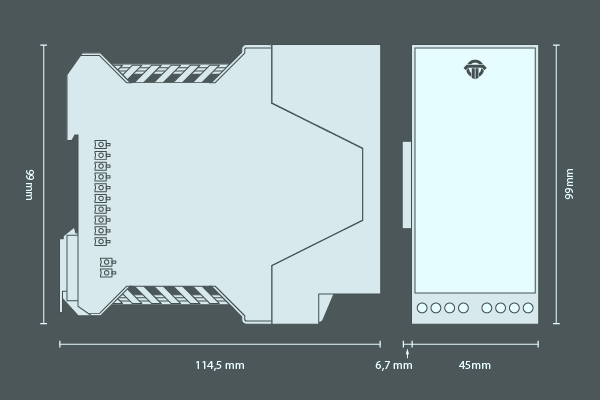

| Abmessungen | 114,5 x 45 x 99 mm |
| RoHs2-konform | ja |
| Gewicht | 180 g |
| zulässige Betriebstemperatur | -40 °C … 60 °C / -40 °F … 140 °F |
| zulässige Lagertemperatur | -40 °C … 85 °C / -40 °F … 185°F |
| Treibersoftware | Windows XP, Vista, 7, 8, 10, 11 |
| Lieferumfang | PROFIBUS-Modul, Treiber-, Konfigurations-, Testsoftware und Dokumentation deutsch und englisch auf USB-Stick |
| verfügbare Software | isNet DTM Library, isField Diagnosis |
Kontakt
Downloads
Beschreibung
Das isNet DiagM PA ist ein stationäres PROFIBUS PA Diagnose- und Mastermodul. Zusammen mit dem Hauptmodul isNet Lite lassen sich mit diesem Modul Gateways aufbauen, mit denen man direkt vom Ethernet auf PROFIBUS PA Geräte zugreifen kann, ohne dass ein DP/PA Segmentkoppler notwendig wird. So lassen sich z.B. bestehende Anlagenteile mit PROFIBUS PA direkt an moderne Ethernet-Feldbusse wie z.B. PROFINET ankoppeln.
Der Anschluss an ein PROFIBUS PA Segment erfolgt über steckbare Schraubklemmen. Bis zu fünf Module können an der Kopfstation isNet Lite angeschlossen werden. Damit können maximal bis 5 PROFIBUS PA Kanäle über eine Kopfstation betrieben werden.
Die Module bieten neben der Master-Funktionalität umfangreiche Diagnosemöglichkeiten: Teilnehmerliste des Netzwerks, Fehlerstatistik, Eventlog und Telegrammaufzeichnung.
Kanal Zuordnung
