PROFIBUS USB Interface mit Konverter für PROFIBUS PA-Netzwerke
| Artikelnummer | Adapter: 10300-0402 | Konverter: 16300-0201 |
| Interface | USB |
| Controller | Motorola Coldfire |
| RAM | 256 kByte |
| Flash | 256 kByte |
| Anschlüsse | 1 RS-485 |
| Feldbusprotokolle | PROFIBUS DP (Klasse 1 + 2) und DP V1 Master (Klasse 2), DP-Slave, FMS-Master, PROFIBUS PA (optional) |
| Übertragungsrate | 9,6 kbit/s – 12 Mbit/s (DP), 31,25 kbit/s (PA) |
| galvanische Trennung | ja (Optokoppler) |
| Gewicht | isPro USBv4: 80 g (isFF/PA MAU: 30 g) |
| Spannungsversorgung | über USB |
| Hutschienenmontage (EN50022) | auf Anfrage |
| Abmessungen | 105 x 55 x 31 mm |
| RoHs2-konform | ja |
| Treibersoftware | Windows XP, Vista, 7, 8, 10, 11 |
| Lieferumfang | PROFIBUS USB Adapter, Treiber-, Konfigurations- & Testsoftware, Header-Dateien und Programmierbeispiele zur Integration in eigene Software, Dokumentation deutsch und englisch auf USB-Stick Optional: isFF / PA MAU-Konverter |
| verfügbare Software | Pro CommDTM Pro MultiServer (OPC) |
Kontakt
Downloads
Beschreibung
Der isPro USBv4 ist der Nachfolger von isPro USBx12. Es ist kompatibel mit dem isPro USBx12. Der isPro USBv4 ist optional mit einem isFF / PA MAU-Konverter erhältlich, mit dem es an ein PROFIBUS PA-Netzwerk angeschlossen werden kann.
Einsatzgebiete des Adapters sind die mobile Inbetriebnahme und Konfiguration von Feldgeräten. Für komplexere Anwendungen ist auch ein paralleler Einsatz von bis zu 16 Adaptern gleichzeitig möglich. Die Anschaltung ist USB-gespeist und benötigt keine externe Stromversorgung. Das Gerät unterstützt die Master-Funktionalität nach den PROFIBUS Standards DP (Klasse 1 und 2) und DP V1 (Klasse 2). Seine hohe Übertragungsrate von bis zu 12 Mbit/s ist für schnelle Applikationen in der Fertigungsautomation wie beispielsweise Antriebsparametrierung von Bedeutung. Zur Gewährleistung von stabilen und kurzen Zykluszeiten wird der PROFIBUS-Stack auf einem dedizierten Mikrocontroller ausgeführt, durch einen DP-RAM ist die Ausführung der Firmware von der Geschwindigkeit des PCs entkoppelt.
Für den Datenzugriff auf angeschlossene PROFIBUS-Slaves steht optional der OPC-Server Pro Multiserver zur Verfügung. Des weiteren beinhaltet die Treibersoftware das Kommunikations-DTM Pro CommDTM für den Datenzugriff nach dem Automatisierungsstandard FDT 1.2, welcher bei der Parametrierung von PROFIBUS-Slaves breite Anwendung findet. Darüber hinaus kann der PROFIBUS USB Adapter isPro USBv4 auf Basis der einheitlichen Schnittstellen-DLL problemlos in kundenspezifische Software integriert werden. Dazu stehen neben einer Schnittstellenbeschreibung und Header-Dateien auch Programmierbeispiele im C/C++-Quellcode zur Verfügung.
Anwendungshinweise
- vor der Verwendung installieren Sie einfach die beigelegte Software

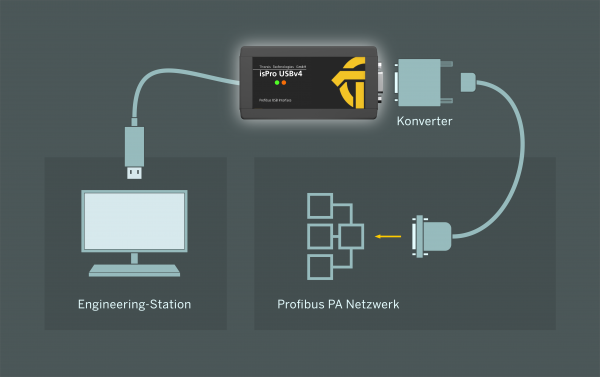

- verbinden Sie das isProUSBv4 mit dem beigelegten USB Kabel mit der Engineering-Station
- das isPro USBv4 kann als zusätzlicher Master an ein PROFIBUS-Netzwerk angeschlossen werden
- Das isPro USBv4 kann in Verbindung mit dem isFF / PA MAU-Konverter mit einem PROFIBUS PA-Netzwerk verbunden werden.
- die Anschlussbelegung der DSub9-Buchse entspricht dem PROFIBUS Standard
- konfigurieren Sie das Interface im Treiber
